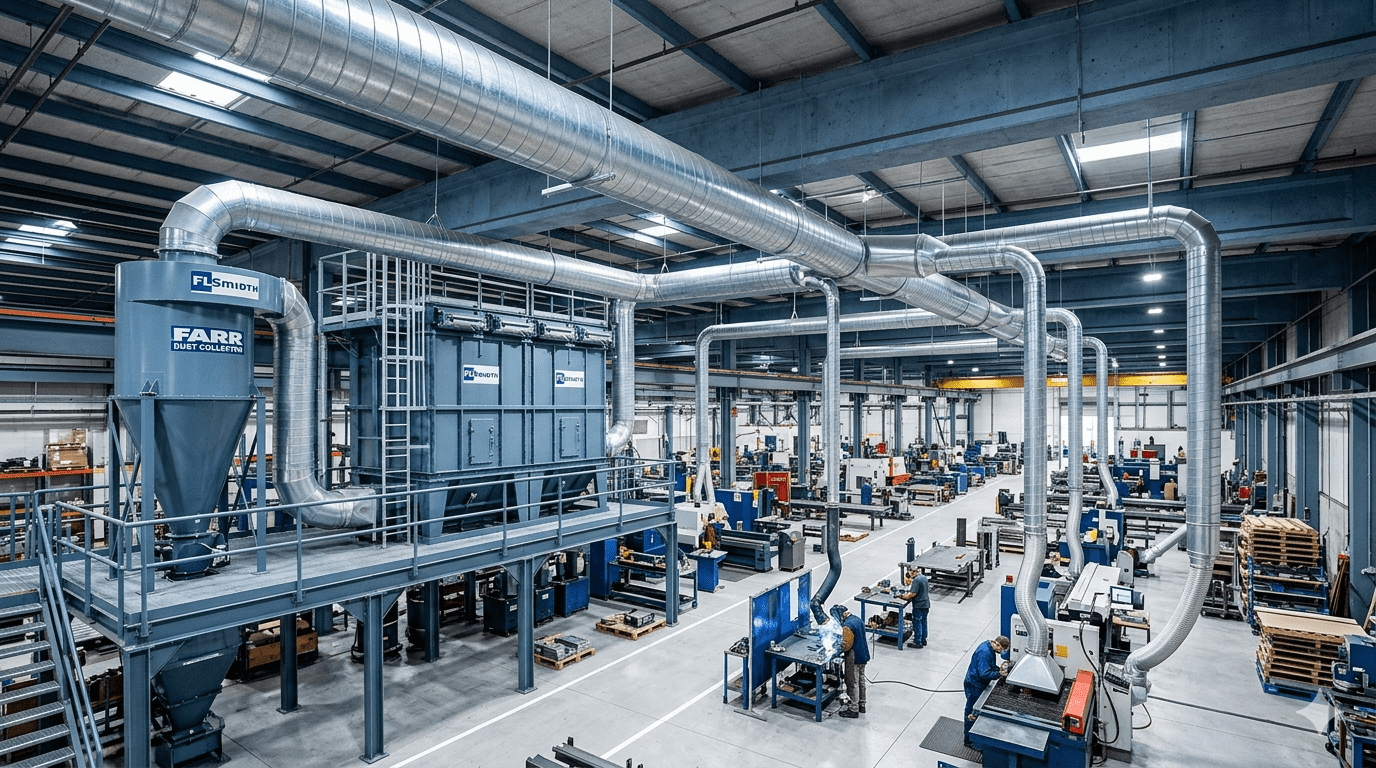

Fabrika Havalandırma ve Toz Toplama: Tasarım, CFM Hesabı ve Filtre Seçimi Rehberi

Öncelikle belirtmek gerekir ki fabrika havalandırma toz toplama sistemi, işçi sağlığı ve üretim verimliliğinin ayrılmaz parçasıdır. Ayrıca kötü havalandırma; solunum sorunlarına, metal toz birikimlerine, yangın riskine ve üretim hızı düşüşüne neden olur. Bu nedenle Köklü Mekanik olarak Tekirdağ Kapaklı OSB tesisimizde, 3 farklı havalandırma sistemi çalıştırıyoruz: elektrogalvaniz hattı asit duman emişi, mekanik tesisat genel havalandırması ve kalite kontrol laboratuvarı ortam yönetimi. Sonuç olarak bu yazıda; fabrika havalandırma toz toplama tasarımını, CFM hesaplamalarını, kanal tasarımını ve bunların yanı sıra filtre seçim kriterlerini detaylı olarak ele alıyoruz.

Diğer taraftan detaylı bilgi için havalandırma sistemleri ve mekanik tesisat hizmet sayfalarımızı inceleyebilirsiniz.

1. Fabrika Havalandırma Toz Toplama Neden Kritiktir?

İlk olarak fabrika havalandırma toz toplama sisteminin neden zorunlu olduğunu anlamak gerekir. Aslında kötü havalandırma ciddi sonuçlar doğurur. Örneğin karşılaşılan sorunlar şunlardır:

• Solunum Hastalıkları: Metal tozu ve asit dumanı, işçilerde kronik akciğer hastalıklarına yol açar.
• Yangın Riski: Metal toz birikimleri, kıvılcımla tutuşarak patlama riski oluşturur.
• Sıcaklık Artışı: Yetersiz hava sirkülasyonu, ortam konforunu düşürür.
• Kimyasal Kayıp: Elektrogalvaniz asit dumanı kontrol edilmezse, banyo kimyası bozulur.
• Verimlilik Düşüşü: Sağlıksız ortam, çalışan performansını %20-30 azaltır.

Bunun yanı sıra İSG mevzuatı, metal tozu için 5 mg/m³ ve asit dumanı için 1 mg/m³ sınır değerleri belirlemiştir. Dolayısıyla bu limitleri aşmak yasal yaptırımlarla sonuçlanır.

2. CFM Hesabı ve Hava İhtiyacı Belirleme

Her şeyden önce fabrika havalandırma toz toplama tasarımı, doğru CFM (Cubic Feet per Minute) hesabıyla başlar. Çünkü yetersiz debi kirliliği gideremezken, fazla debi enerji israfı yaratır. Ayrıca Türkiye’de m³/saat kullanılır (1 CFM = 1.7 m³/saat). Dolayısıyla 4 farklı hesaplama yöntemimiz vardır:

Yöntem 1 — Çalışan Sayısı Temeli:

• Formül: Çalışan Sayısı × Kişi Başı CFM
• Örnek: 50 işçi × 25 CFM = 1250 CFM (2125 m³/saat)

Yöntem 2 — Toz Emisyonu Temeli:

• Formül: Toz Miktarı (kg/saat) ÷ Konsantrasyon Oranı
• Örnek: 10 kg toz/saat ÷ 0.5% = 2000 CFM

Yöntem 3 — ACH (Saatlik Hava Değişim Sayısı):

• Formül: (Oda Hacmi m³ × ACH) / 60
• Örnek: 400 m³ × 12 ACH / 60 = 80 m³/dakika = 4800 m³/saat

Yöntem 4 — Basınç Yöntemi:

• Fabrika iç basıncı dış ortama göre -10 Pa tutulur.

Bunun yanı sıra elektrogalvaniz hattı gibi yüksek risk alanlarında 12-15 ACH uyguluyoruz.

3. Havalandırma Türleri ve Fabrika Havalandırma Toz Toplama Seçimi

Diğer taraftan fabrika havalandırma toz toplama projesinde doğru havalandırma türünü seçmek gerekir. Çünkü her türün farklı verimlilik ve maliyet yapısı vardır. Ayrıca kullandığımız 4 temel sistem şöyledir:

Bunun yanı sıra en verimli çözüm, genel havalandırma ile lokal aspirasyonun kombinasyonudur. Dolayısıyla projelerimizde hibrit tasarımları tercih ediyoruz.

4. Kanal Tasarımı ve Basınç Hesapları

Aslında fabrika havalandırma toz toplama sisteminin omurgası, doğru kanal tasarımıdır. Çünkü yanlış çap ve rotalama, basınç kaybını artırır ve fan verimliliğini düşürür. Bu sebeple hesaplama yöntemimiz şöyledir:

Kanal Çapı Hesabı:

• Kanal hızını 4-6 m/s arasında tutuyoruz.
• Formül: Alan = Debi ÷ Hız → Çap = √(4 × Alan / π)
• Örnek: 2400 m³/saat debi, 5 m/s hız → Çap ≈ 420 mm

Kanal Malzeme Seçimi:

• Galvaniz Çelik: Standart ve ekonomik, genel kullanım için tercih ediyoruz.
• Paslanmaz Çelik: Korozif ortamlarda (asit dumanı) kullanıyoruz.
• Fiber Cam: Gürültü azaltma gereken alanlarda uyguluyoruz.

Basınç Düşüşü Hesabı:

• Düz 100 m kanal: 20-30 Pa
• 4 adet dirsek: 50 Pa
• Filtre direnci: 200 Pa
• Toplam: ~300 Pa
• Fan seçimi: 300 + 100 Pa emniyet = 400 Pa minimum fan kapasitesi

Bunun yanı sıra kanal sızdırmazlığı için tüm bağlantıları çift conta ile mühürlüyoruz. Böylece kayıpları minimuma indiriyoruz.

5. Toz Toplama Sistemleri ve Filtre Seçimi

Öncelikle fabrika havalandırma toz toplama projesinin kalbi, doğru toz toplama sistemi seçimidir. Çünkü toz türü ve miktarı, filtre tipini belirler. Dolayısıyla kullandığımız 3 temel sistem şöyledir:

Siklon Toz Toplayıcı:

• Çalışma prensibi: Santrifüj kuvvetiyle kaba tozları ayırıyoruz.
• Verimlilik: %70-90
• Maliyet: 5.000-20.000 ₺
• Kullanım: Ön filtreleme aşaması olarak uyguluyoruz.

Filtre Toz Toplayıcı (Jet-Pulse):

• Çalışma prensibi: Polyester veya selüloz filtrelerle ince tozları yakalıyoruz.
• Verimlilik: %99+
• Bakım: Filtreleri 6-12 ayda değiştiriyoruz.
• Maliyet: 15.000-50.000 ₺

Elektrostatik Toz Toplayıcı (ESP):

• Çalışma prensibi: Elektronik polarizasyonla ultra ince tozları topluyoruz.
• Verimlilik: %99.9
• Kullanım: Çok ince toz ve duman uygulamalarında tercih ediyoruz.
• Maliyet: 50.000+ ₺

Bunun yanı sıra Köklü Mekanik’te elektrogalvaniz banyosu asit dumanı için siklon (ilk safha) + filtre (ikinci safha) kombinasyonu uyguluyoruz. Böylece neredeyse %99 emiş sağlıyoruz.

6. Güvenlik Standartları ve İSG Limitleri

Diğer taraftan fabrika havalandırma toz toplama sistemleri, İSG mevzuatına uygun tasarlanmalıdır. Çünkü çalışan sağlığı yasal sorumluluktur. Ayrıca uyguladığımız sınır değerler:

• Metal Tozu (Genel): 5 mg/m³ sınır değerinin altında kalmasını sağlıyoruz.
• Çinko Tozu: Konsantrasyonu 5 mg/m³ limitinde kontrol ediyoruz.
• Kurşun: 0.05 mg/m³ eşiğini asla aşmıyoruz.
• Asit Dumanı (H₂SO₄): Seviyeyi 1 mg/m³ altında tutuyoruz.

Bunun yanı sıra bu limitleri aşmamak için lokal aspirasyon ve filtreleme sistemlerimizi sürekli izliyoruz. Dolayısıyla çalışanlarımızın sağlığını garanti ediyoruz.

7. Enerji Verimliliği ve Fabrika Havalandırma Toz Toplama Optimizasyonu

Aslında fabrika havalandırma toz toplama sistemleri, enerji bütçesinin önemli bir bölümünü tüketir. Çünkü fan motorları 24 saat çalışabilir. Bu sebeple uyguladığımız enerji tasarrufu yöntemleri:

• İnvertör Kontrol (VFD): Fan hızını toz yüküne göre otomatik ayarlıyoruz.
• Filtre Otomasyonu: Jet-pulse temizlemeyi basınç farkına göre tetikliyoruz.
• Sezonluk Hız Ayarı: Yazın daha yüksek, kışta daha düşük ACH uyguluyoruz.
• Isı Geri Kazanım: Atılan sıcak havadan ısıyı geri kazanıyoruz.

Bunun yanı sıra bu uygulamalar, %30 enerji tasarrufu sağlar. Sonuç olarak yatırım, 18-24 ayda kendini geri öder.

8. İleri Mühendislik ve Kalite Güvencesi

Köklü Mekanik olarak Tekirdağ Kapaklı OSB bölgesindeki tesisimizde, fabrika havalandırma toz toplama projelerinde geniş tecrübeye sahibiz. Çünkü “kalite tesadüf değildir” ilkesiyle hareket ediyoruz. Bu sebeple her projeyi CFD (Computational Fluid Dynamics) analiziyle simüle ediyoruz. Dolayısıyla hava akış desenlerini önceden görüyor ve tasarımı optimize ediyoruz.

Bunun yanı sıra bir yandan çinko kaplama ve elektrogalvaniz hatlarındaki asit buharı aspirasyonu kritiktir. Diğer yandan metal yüzey işleme ve sarı kromat kaplama proseslerinde oluşan kimyasal buharlar özel emme sistemleri gerektirir.

Ayrıca ASHRAE 62.1 havalandırma standardı hakkında detaylı bilgi için ASHRAE resmi sitesini inceleyebilirsiniz.

9. Bakım Planı ve Periyodik Kontrol

Günümüzde fabrika havalandırma toz toplama sisteminin ömrü, düzenli bakımla doğru orantılıdır. Çünkü ihmal edilen filtreler enerji kayıplarını katlar. Dolayısıyla bakım takvimimiz şöyledir:

• Günlük: Filtre basınç farkını kontrol ediyoruz.
• Haftalık: Kanal bağlantılarını ve gürültü seviyesini kontrol ediyoruz.
• Aylık: Elektrik testleri yapıyor, filtreleri temizliyor ve yapı kontrolü gerçekleştiriyoruz.
• Yıllık: Tam sistem revizyon, filtre değişimi ve kanal temizliği uyguluyoruz.

Bunun yanı sıra korozyon koruması çözümlerimizle kanal ve ekipman ömrünü uzatıyoruz.

İlgili Hizmetlerimiz ve Kaynaklar

• Havalandırma Sistemleri Tasarımı
• Mekanik Tesisat Çözümleri
• Metal Yüzey İşleme
• Elektrogalvaniz Kaplama
• Korozyon Koruması
• Kaplama Çözümleri

Sıkça Sorulan Sorular

Fabrika havalandırma toz toplama sistemi ne kadar enerji tüketir?

Fabrika havalandırma toz toplama sisteminin enerji tüketimi, fan gücüne ve çalışma süresine bağlıdır. Örneğin 30 kW fan 16 saat çalışırsa aylık yaklaşık 57.600 TL enerji tüketir. Ancak invertör kontrolüyle bu maliyet %30 azalır.

CFM nasıl hesaplanır?

Öncelikle CFM hesabı, çalışan sayısı, toz emisyonu, oda hacmi veya basınç yöntemine göre yapılır. Dolayısıyla elektrogalvaniz hattı gibi yüksek risk alanlarında 12-15 ACH uyguluyoruz.

Hangi toz toplama sistemi seçilmeli?

Diğer taraftan toz türüne bağlıdır. Örneğin kaba toz için siklon, ince toz için jet-pulse filtre, ultra ince duman için ESP tercih ediyoruz. Bunun yanı sıra en iyi sonuç, siklon + filtre kombinasyonuyla elde edilir.

Trakya bölgesindeki fabrikalar için avantajınız nedir?

Kapaklı ve Çerkezköy OSB’ye olan 15 dakikalık mesafemiz, tasarım, kurulum ve bakım koordinasyonunu hızlandırır. Ayrıca acil servis taleplerini aynı gün karşılarız.

Bakım ne sıklıkla yapılmalıdır?

Aslında günlük filtre kontrolü, haftalık kanal kontrolü, aylık elektrik testi ve yıllık tam revizyon şarttır. Bunun yanı sıra düzenli bakım, sistem ömrünü %30-50 uzatır.

İSG limitleri nelerdir?

Günümüzde metal tozu için 5 mg/m³, asit dumanı için 1 mg/m³ sınır değerleri uygulanır. Dolayısıyla bu limitleri aşmamak için lokal aspirasyon ve filtreleme sistemlerimizi sürekli izliyoruz.
